SCATM 系列单细胞分析仪（Single Cell Analyzer TM ）是江苏瑞明生物科技有限公司独创的设备，其利用多功能纳米探头来实时、原位、定量、定性检测单个活细胞代谢过程中光信号和电信号的变化，可在纳米尺度定位、定量检测亚细胞水平的多种信号分子、生物标志物、信号传递等，可对蛋白质、DNA、小分子、糖类等进行实时动态活性分析研究；此外还可以注射外在物质（如药物、DNA、蛋白、病毒、纳米颗粒混合溶液或其他小分子）到细胞/组织/活体内部，同步检测内部物质的变化情况及细胞的应激反应。仪器可附加独特的超微创微区注射/提取模块，实现阿升级别的细胞内/外注射和提取精度。
检测对象：单细胞分析仪（Single Cell Analyzer TM : SCATM）可应用于动物、植物细胞、微生物、菌丝、组织及活体等。
1 细胞种类：上皮细胞、巨噬细胞、神经细胞、卵细胞等（可根据实验需要进行预评估）
2 蛋白活性：绝大部分氧化酶、神经氨酸苷酶、磷脂酶C、磷脂酶D、鞘磷脂酶等（其他蛋白可公司预先评估）
3 小分子含量：任何有对应商品化氧化酶的小分子均可检测
4 活性检测范围：胞内活性 > 0.1U/mL
5 小分子含量：胞内含量> 0.1 mM
6 兼具飞升级微注射/提取装置所有功能
|
功能 |
技术参数 |
|
图像检测 |
1. 成像:具有倒置荧光成像功能。 2. 放大倍数:目镜:10×；物镜:10×、20×、40×、60× 3. 光学分辨率: 最高光学分辨率:<0.35µm；清晰分辨观察和记录3µm以下细胞外表形态，图像观察扫描精度达到0.5µm。 4. 调焦精度:粗微动同轴调焦；微调格值2µm；行程±5mm。 |
|
显微操作 |
1. 手动载物台:X、Y、Z轴水平移动；调节精度：20µm。 2. 微操作系统（左右两套）：可调节方向：X、Y、Z轴手动调节、W（角度方 向：0-360度）轴自动调节；调节精度：手动30µm 、电动30nm；行程：手 动：±6.5mm、电动±12.7mm；电动速度：5.5 mm/min；摆动误差：<100µrad |
|
信号采集及分析
|
1. 激发光源为：蓝光、绿光和紫外光。波长分别为488nm、 532nm、365nm。可根据要求定制波长。 |
|
|
2. 光信号检测：探测波长范围：300-900nm；时间分散度：180ps；单光子响应宽度：1.5ns；计数速率＞100MHz；单光子采集时间范围：250ns-105s。光子采集灵敏度：≧50个光子。 |
|
|
3. 电信号检测：电位范围; ±10mV到±10V；电流范围：±20pA至±0.25A；电流测量准确度：电流灵敏度大于等于1×10-6A/V时为0.2%，其他量程1%。电流测量分辨率：<0.01pA；最高数据采集速率：1×10-6Hz。 |
|
|
4. 光电信号检测传感器：光、电及空心纳米探头。光探头：（尖端直径100nm-10µm），电探头：（尖端直径300nm-10µm），光电一体探头：（尖端直径300nm-10µm），纳米空心探头：内径：≤0.5µm，外径：≤1µm。可定制尺寸。 |
|
|
5. 检测结果：对采集到的光子数≧50个（光信号）及电流在±20pA至±0.25A范围内（电信号）的信号可实现同步在线分析，结果表达形式可为曲线，图像，图表等。 |
|
软件 |
1. 控制软件：设备启动、纳米微操作系统的运动控制、光源控制、微注射系统控制、图像采集、光信号采集、电信号采集等。 |
|
|
2. 信号数据采集与分析软件：实时在线分析处理采集到的光、电信息数据。 |
|
显微注射/提取功能 |
1. 注射/提取体积：10-18 (阿升) ~ 10-9L(纳升） 2. 最小注射/提取体积: 1×10-18L(阿升） 3. 注射流速：0.1-100×10-18L/s（可根据实验要求调节） 4. 瞬时启动/停止注射/提取过程，死时间及体积小于机械泵输送模式 5. 微提取空间：活细胞内<500nm区域，包括细胞的微结构（轴突、树突、伪足等） 6. 注射毛细管开口尺寸：尖端外径≤200nm，尖端内径≤130nm 7. 软件：实时监控注射/提取液体过程 |
|
环境特征 |
1. 工作温度：室温 23℃（建议值） |
|
|
2. 温湿度控制：检测区内，配置温度、湿度监控器，，并在界面显示精度：±0.25℃。 |
|
|
3. 抗震性：能抑制频率为 10Hz的水平和垂直振动的85%以上 |
|
|
4. 屏蔽功能：高效屏蔽外界杂散光及电磁波信号干扰 |
|
|
5. 内部环境洁净处理：内置紫外消毒系统，避免样品污染 |
|

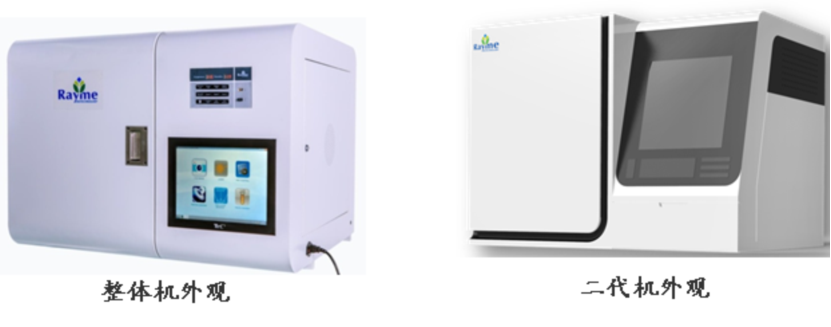

外观 |
尺寸：0.9×0.75×0.8m |
|
|
重量：<100kg |
|
|
颜色：银白/黑色 |
